圓振動篩的振源及安裝
圓振動篩的振源及安裝

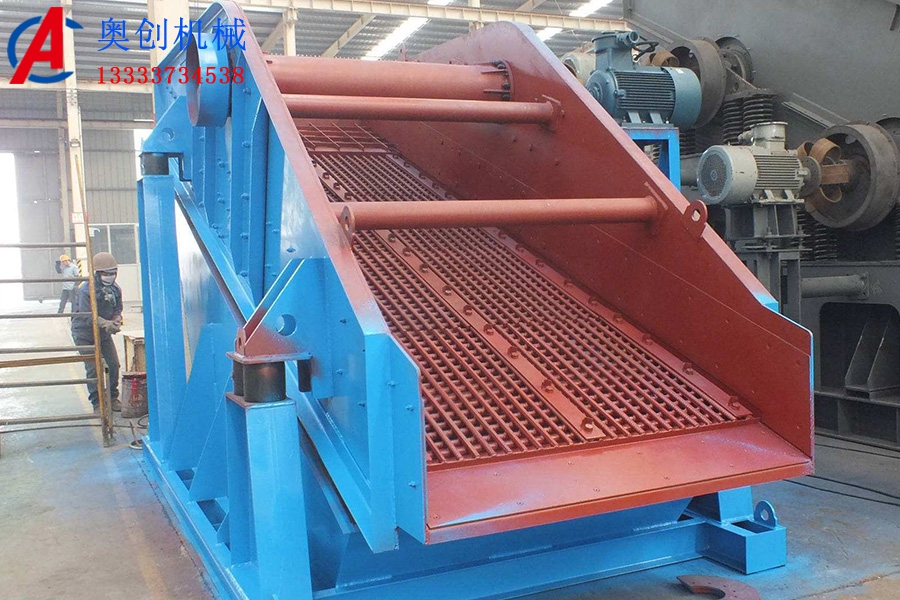

圓振動篩的振源為激振器,一般由振動器、篩箱、隔振裝置、傳動裝置等部分組成。振動篩具有長方形的篩面,安裝在篩箱上。篩箱及篩面在振動器的作用下,產生圓形、橢圓形或直線軌跡的振動。由于篩面的振動使篩面上圓振動篩的振源為激振器,一般由振動器、篩箱、隔振裝置、傳動裝置等部分組成。振動篩具有長方形的篩面,安裝在篩箱上。篩箱及篩面在振動器的作用下,產生圓形、橢圓形或直線軌跡的振動。由于篩面的振動使篩面上的物料層松散并離開篩面拋起,使細粒級能透過料層下落并通過篩孔排出,并將卡在篩孔中的顆粒振出,除產生篩分作用外,且使物料向前運動。
具有圓形軌跡的慣性振動篩為圓振動篩,簡稱圓振篩。這種慣性振動篩又稱單軸振動篩圓形軌跡慣性振動篩可用于各種篩分作業。由于篩面的圓形振動軌跡,使篩面上的物料不斷地翻轉和松散,因而圓振篩有以下特點:
1.細粒級有機會向料層下部移動,并通過篩孔排出;
2.卡在篩孔中的物料可以跳出,防止篩孔堵塞:
3.篩分效率較高;
4.可以變化篩面傾角,從而改變物料沿篩面的運動速度,提高篩子的處理量;
5.對于難篩物料可以使主軸反翻,從而使振動方向同物料運動方向相反,物料沿篩面運動速度降低(在篩面傾角與主軸轉速相同的情況下),以提高篩分效率。
圓振篩安裝
(1)圓振篩在安裝前,首先按照裝箱單檢查零部件是否齊全和損壞,其中振動器自出廠日起,若超過六個月時,必須重新拆洗和組裝,并換上清潔的潤滑油。
(2)按照圓振篩安裝圖進行設備安裝,其中支承底架必須水平安裝在基礎上,基礎應有足夠的剛度和強度,以支承振動篩的全部動負荷和靜負荷。
(3)篩箱四角有吊耳,支承底架四角有起吊孔,按圖要求進行吊運,不可直接掛在振動器上吊運整個篩子。
(4)確保篩箱與料斗、料槽(溜槽)等一類非運動件之間應保持最小75m的間隙。
(5)確保彈簧座與篩箱上摩擦阻尼板之間有10mm間隙。
(6)減振彈簧按自由高度進行選配,分別使前端或者后端的左右兩側彈簧自由高度盡量相等,誤差不超過5m。篩箱安裝后,篩面左右保持水平,否則,可在彈簧座與支承件問墊薄鐵片。
