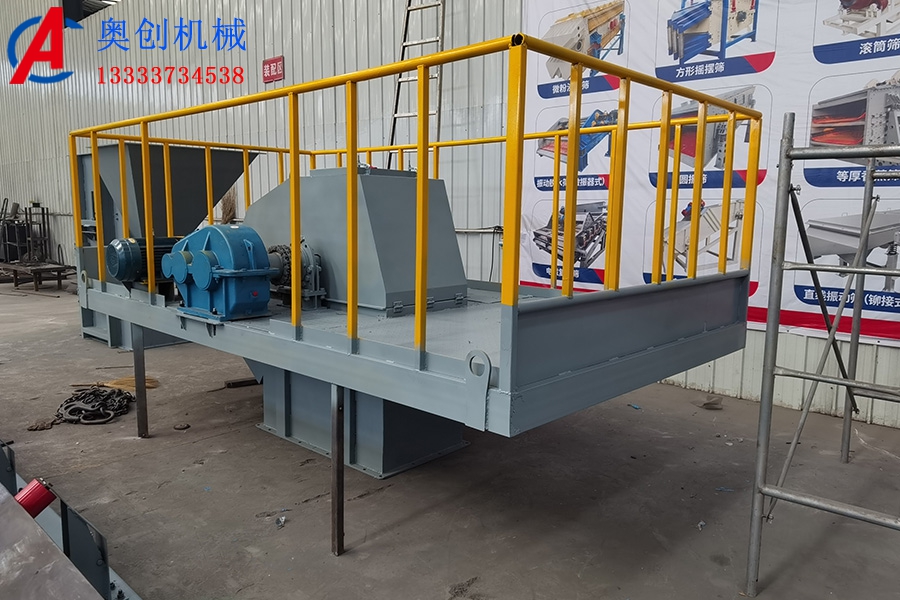

TD斗式提升機
TD系列斗式提升機共有：TD100、TD160、TD250，TD315、TD400 、TD500、TD630等7種規格；輸送能力為4－238m3／h，高度約在4-40m范圍內。為滿足各種不同的使用要求，本機備有四種料斗制法：Q型（淺斗）、H型（弧底斗）、Zd型（中深斗）和Sd型（深斗）；傳動裝置裝法有左裝和右裝。
TD斗式提升機由運行部分（料斗和牽引帶），帶有驅動輥的上部，帶有張緊輥的下部，中間殼體，驅動裝置，逆止制動裝置等組成。 適用于向上輸送粉狀，顆粒狀和小塊狀的松散密度ρ<1.5t / m3的非磨料和半磨料散裝物料，例如煤，沙，焦炭粉，水泥，碎礦石，生物顆粒等。 特點是離心卸載快速：橡膠輸送帶用作牽引件，因此不適合輸送大塊的磨料和高電阻材料。 輸送物料的溫度不應超過60℃，如果使用耐熱橡膠帶，則溫度不應超過200℃。
TD斗式提升機特點：
1、輸送能力大。該系列斗式提升機是同類提升機中相近結構尺寸輸送量較大的提升機，提升量為4m3/h～250m3/h。
2、提升范圍廣。這類斗式提升機對物料的種類、特性要求少。不僅能提升一般的粉料、小顆粒料，而且可提升磨琢性較大的物料，要求溫度≤200°C。
3、驅動功率小。采取流入式喂料、誘導式卸料，大容量的料斗密集型布置。在物料提升時幾乎無回料和挖料現象，因此無效功率少，比環鏈提升機節省功率30％。
4、提升高度高。采用板鏈?zhǔn)礁邚姸孺湕l，在額定輸送量下提升高度可達60米。
5、操作、維修方便，易損件少。
6、本斗式提升機結構鋼性好，精度高。機殼經折邊和中間壓凸，經焊接后，剛性好且外觀漂亮。綜合成本低，密封性能好，節能環保且維護少。
TD斗式提升機技術參數：
斗式提升機型號 | TD100 | TD160 | TD250 | TD315 | ||||||||||
料斗型式 | Q | H | Q | H | Zd | Sd | Q | H | Zd | Sd | Q | H | Zd | Sd |
輸送量m3/h | 4 | 7.6 | 9 | 16 | 16 | 27 | 20 | 36 | 38 | 59 | 28 | 50 | 42 | 67 |
料斗容積L | 0.15 | 0.3 | 0.49 | 0.9 | 1.2 | 1.9 | 1.12 | 2.24 | 3 | 4.6 | 1.95 | 3.55 | 3.75 | 5.8 |
料斗運行速度m/s | 1.4 | 1.4 | 1.6 | 1.6 | ||||||||||
滾筒轉速r/min | 67 | 67 | 61 | 61 | ||||||||||
斗式提升機型號 | TD400 | TD500 | TD630 |
| ||||||||||
料斗型式 | Q | H | Zd | Sd | Q | H | Zd | Sd | H | Zd | Sd | |||
輸送量m3/h | 40 | 76 | 68 | 110 | 63 | 116 | 96 | 154 | 142 | 148 | 238 | |||
料斗容積L | 3.1 | 5.6 | 5.9 | 9.4 | 4.84 | 9 | 9.3 | 14.9 | 14 | 14.6 | 23.5 | |||
料斗運行速度m/s | 1.8 | 1.8 | 2 | |||||||||||
滾筒轉速r/min | 55 | 55 | 48 | |||||||||||
注：表中料斗容積為料斗盛水時溶積，與實際填充相近，故輸送量計算時未考慮填充系數ψ，具體選型時應根據物料粒度，查ψ修正值，以此值修正表中所給輸送量。
項目 | 提升機型號 | |||||||
D160 | D250 | D350 | D450 | |||||
S制法 | Q制法 | S制法 | Q制法 | S制法 | Q制法 | S制法 | Q制法 | |
輸送能力，平方米／小時 | 8 | 3.1 | 21.6 | 11.8 | 42 | 257 | 69.5 | 48 |
料斗容量，升 | 1.1 | 0.65 | 3.2 | 2.6 | 7.8 | 500 | 15 | 14.5 |
斗距，毫米 | 300 | 300 | 400 | 400 | 500 | 12.1 | 640 | 640 |
帶料斗的膠帶重量，公斤／米 | 4.72 | 3.8 | 10.2 | 9.4 | 13.9 |
| 21.3 | 21.3 |
輸送膠帶：寬度，毫米 | 200 | 300 | 400 | 500 | ||||
層數 | 4 | 4 | 5 | 5 | ||||
料斗運動速度，米／秒 | 1 | 1.25 | 1.25 | 1.25 | ||||
傳動滾筒軸轉數，轉／分 | 47.5 | 47.5 | 47.5 | 37.5 | ||||
輸送物料的散狀比重(S制法) | H,米 | N,千瓦 | H,米 | N,千瓦 | H,米 | N,千瓦 | H,米 | N,千瓦 |
0.8 | 34 | 1.18 | 41 | 3.9 | 26 | 5 | 23.2 | 7.4 |
1 | 30 | 1.34 | 37 | 4.3 | 22 | 5.4 | 19.9 | 8 |
1.25 | 27 | 1.48 | 32 | 4.8 | 18 | 6.2 | 16.1 | 9.4 |
1.6 | 22 | 1.67 | 29 | 5.3 | 13 | 6.4 | 11.6 | 9.7 |
2 | 17 | 1.86 | 19 | 5.8 | 9 | 6.5 | 8.4 | 9.8 |
輸送物料的散狀比重(Q制法) | H,米 | N,千瓦 | H,米 | N,千瓦 | H,米 | N,千瓦 | H,米 | N,千瓦 |
0.8 | 50 | 1.02 | 57 | 4.2 | 30 | 4.9 | 22.7 | 7.5 |
1 | 46 | 1.16 | 51 | 4.7 | 26 | 5.4 | 19.4 | 8.1 |
1.25 | 42 | 1.29 | 44 | 5.2 | 20 | 6.1 | 15.5 | 9.5 |
1.6 | 36 | 1.48 | 36 | 5.7 | 14.7 | 6.2 | 11.1 | 9.7 |
2 | 32 | 1.63 | 26 | 5.9 | 11 | 6.2 | 8 | 9.8 |
物料的塊度 | 25 | 35 | 45 | 55 | ||||
